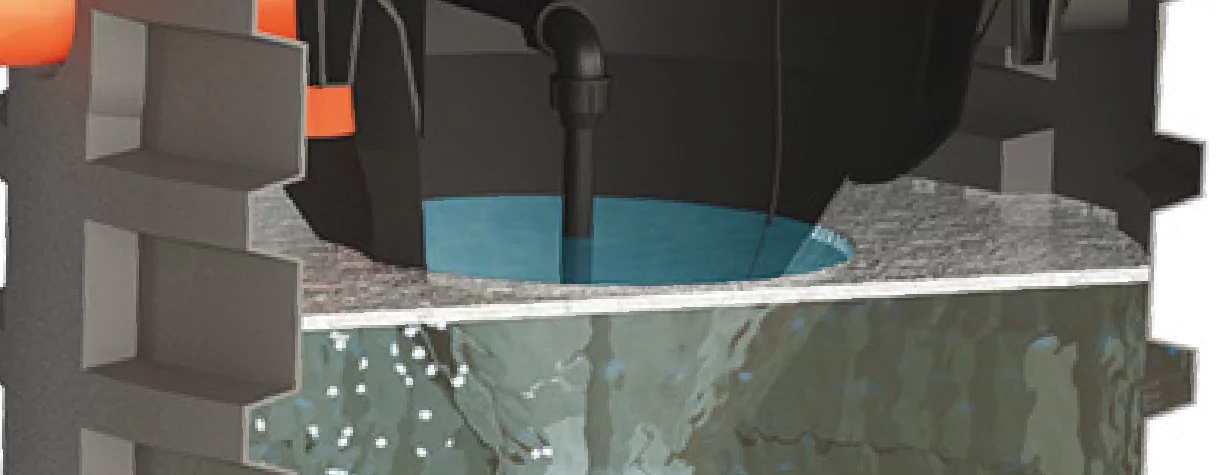

6 Detalj konusa za sekundarnu sedimentaciju
1

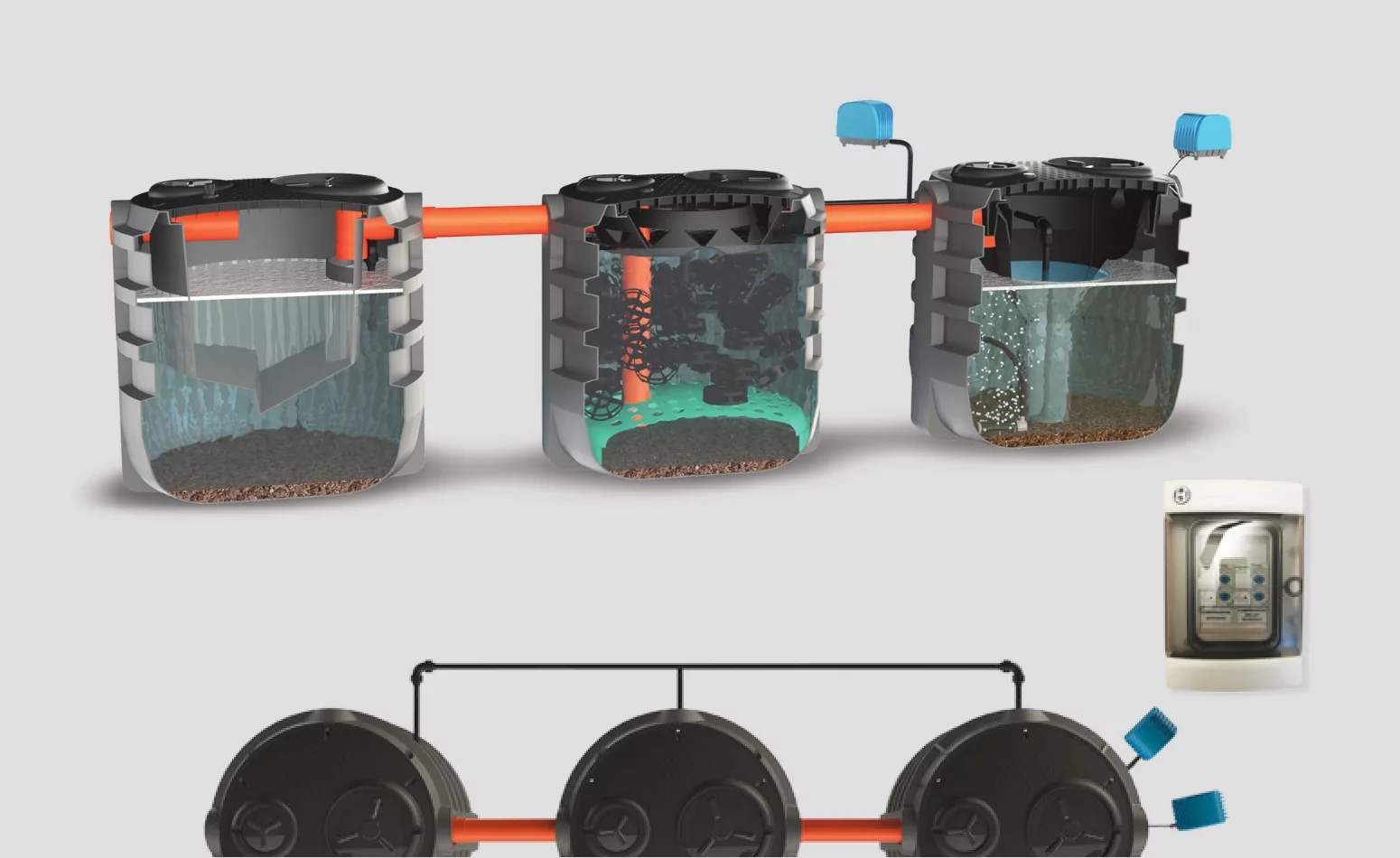

Primarni tretman
2
Pre-denitrifikacija (biofilter sa nosačima bio mase)
3
Sekundarni tretman (uređaj sa aktivnim muljem)
4
Kompresor za difuzore vazduha
5
Kompresor vazduha za air-lift recirkulaciju
6
Konus za sekundarnu sedimentaciju
7
Profil Thomson sa rubom za zaustavljanje pene
8
Elektro komandni ormar sa vremenskim upravljanjem
9
Air lift za recirkulaciju
10
Cev za recirkulaciju
Depur superstar DSS
Uređaj DEPUR SUPER STAR se koristi za višefazni tretman sanitarnih otpadnih voda domaćinstava ili sličnih po sastavu. Sastoji se od tri tanka: - Primarna sedimentacija se odvija u imhof bio jami, zatim sledi tank za pre-denitrifikaciju (anaerobna zona) sa pojačanom efikasnošću, kojoj doprinose nosači bio mase.
Sledi poslednji tank koji obuhvata proces aerobnog prečišćavanja aktivnim muljem i sekundarnu sedimentaciju koja se odvija u integrisanom taložniku. Tank je opremljen profilom Thomson, rubom za zaustavljanje pene i recirkulacijom viška mulja putem air-lifta. Recirkulacija šalje mulj u tank za pre-denitrifikaciju ili u primarnu sedimentaciju na anaerobnu digestiju.
Naglašavamo važnost predtretmana za svetle i sive vode putem separatora masti, pre njihovog spajanja na uređaj, radi maksimalne efikasnosti procesa prečišćavanja. Za potrebe reutilizacije, preporučuje se tercijarna faza obrade vode sa obaveznom dezinfekcijom vode na izlazu.
PRIMENA

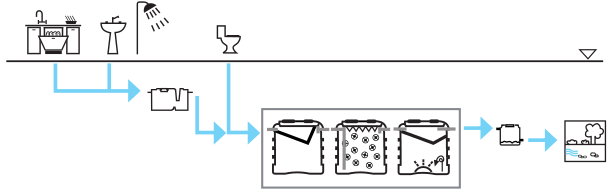

ŠEMA ZA INSTALACIJU
FINALNI RECIPIJENT
T4
zemljište
RI
reutilizacija
NORME I SERTIFIKATI
T4/RI
UNI EN 12566-1/3
Modeli / Tehnički podaci
| simbol | model | vol. | T4 | DxŠxH | h IN / h OUT | Ø cevi in/out | poklopci Ø cm |
|---|---|---|---|---|---|---|---|
| E.S. | 20/40 | ||||||
| l | br. | cm | cm | mm | br. | ||
 |
DSS C 800 RI | 2.520 | 3 | 490x130x97 | 78/76 | 125 | 3/3 |
 |
DSS C 1200 RI | 3.540 | 5 | 490x130x128 | 108/106 | 125 | 3/3 |
 |
DSS CX 2100 RI | 6.300 | 10 | 550x150x160 | 137/135 | 125 | 3/3 |
 |
DSS CX 2600 RI | 7.800 | 14 | 550x150x182 | 159/157 | 125 | 3/3 |
 |
DSS CS 3500 RI | 10.500 | 18 | 595x165x196 | 175/172 | 160 | 3/3 |
 |
DSS CS 4000 RI | 12.000 | 22 | 685x195x157 | 130/127 | 160 | -/6 |
 |
DSS CS 4500 RI | 13.500 | 28 | 685x195x178 | 153/150 | 160 | -/6 |
 |
DSS CS 5100 RI | 15.300 | 34 | 685x195x199 | 172/169 | 160 | -/6 |
 |
DSS CR 5600 RI | 16.800 | 40 | 790x230x188 | 155/153 | 160 | -/6 |
 |
DSS CR 7000 RI | 21.000 | 44 | 790x230x218 | 181/179 | 160 | -/6 |
