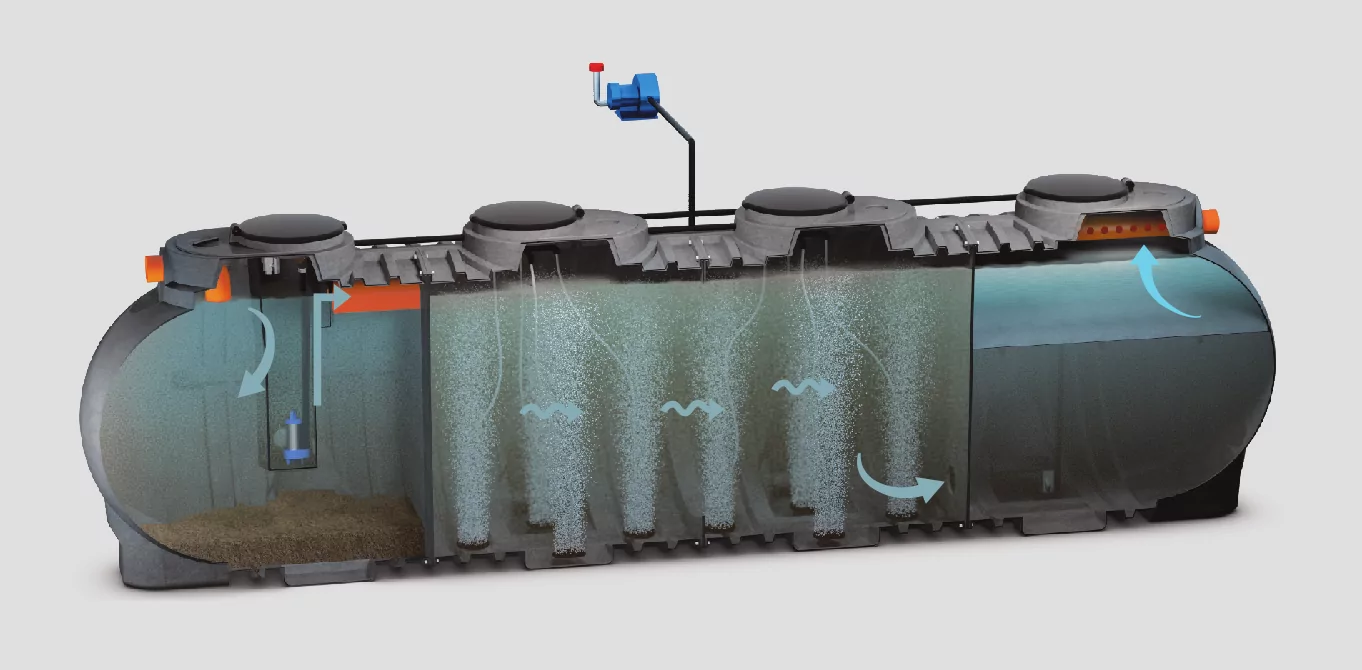

1
Ulazna cev
2
Tank za egalizaciju sa pumpom za manuelnu regulaciju protoka
3
Preliv u komoru sa aktivnim muljem za ekscesni priliv
4
Komora za egalizaciju
5
Komora za aerobnu digestiju
6
Difuzori vazduha
7
Preliv u komoru sekundarne sedimentacije – bistrenja
8
Recirkulacija mulja sa pumpom
9
Izlaz za prečišćenu tečnost
10
Kompresor za vazduh
11
Izlivna cev
Biološki uređaj sa aktivnim muljem
– regulacija protoka IFA PC
Uređaj sa aktivnim muljem - regulacija protoka se koristi za kompletan tretman otpadnih voda i primenjuje se u slučajevima gde postoji velika fluktuacija protoka u toku dana. Sastoji se od tri odeljka: prvi ima funkciju primarne sedimentacije i egalizacije protoka, te omogućava da se konstantno napaja biološka komora i tako sprečava nepovoljan uticaj vršnih protoka na rad uređaja.
U drugom se vrši biološki tretman organskih materija putem aktivnog mulja koji se formira uduvavanjem vazduha, dok treći ima funkciju bistrenja prečišćene tečnosti.
U trećem odeljku je generalno prisutna recirkulacija mulja ka početnom odeljku uređaja. Uvek kada ima mogućnosti, poželjno je da svetle i sive vode prođu primarni tretman - separator masti.

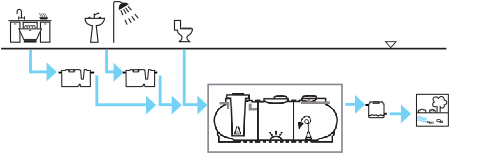

ŠEMA ZA INSTALACIJU
FINALNI RECIPIJENT
T4
zemljište
NORME I SERTIFIKATI
T4
UNI EN 12566-1/3
Modeli / Tehnički podaci
| simbol | model | vol. | T4 | DxŠxH | h IN / h OUT | Ø cevi in/out | poklopci Ø cm |
|---|---|---|---|---|---|---|---|
| E.S. | 60 | ||||||
| l | br. | cm | cm | mm | br. | ||
 |
IFA PC M 18000 T4 | 17.650 | 40 | 620x210x234 | 206/201 | 160 | 3 |
 |
IFA PC MN 21000 T4 | 19.130 | 50 | 620x210x234 | 195/192 | 160 | 3 |
 |
IFA PC M 24000 T4 | 23.420 | 60 | 800x210x234 | 206/201 | 160 | 4 |
 |
IFA PC MN 27000 T4 | 24.900 | 70 | 825x210x234 | 195/192 | 160 | 4 |
 |
IFA PC M 30000 T4 | 29.220 | 85 | 980x210x234 | 206/201 | 160 | 5 |
 |
IFA PC M 36000 T4 | 35.060 | 105 | 1.160x210x234 | 206/201 | 160 | 6 |
 |
IFA PC M 42000 T4 | 40.730 | 120 | 1.340x210x234 | 206/201 | 160 | 7 |
