1
Ulazna cev
2
Primarni taložnik
3
Komora za aerobnu digestiju sa pokretnim bio filterom
4
Difuzori na mikro mehuriće
5
Pokretni nosači bio mase
6
Sekundarna sedimentacija
7
Pumpa za recirkulaciju mulja
8
Kompresor za vazduh
9
Izlivna cev

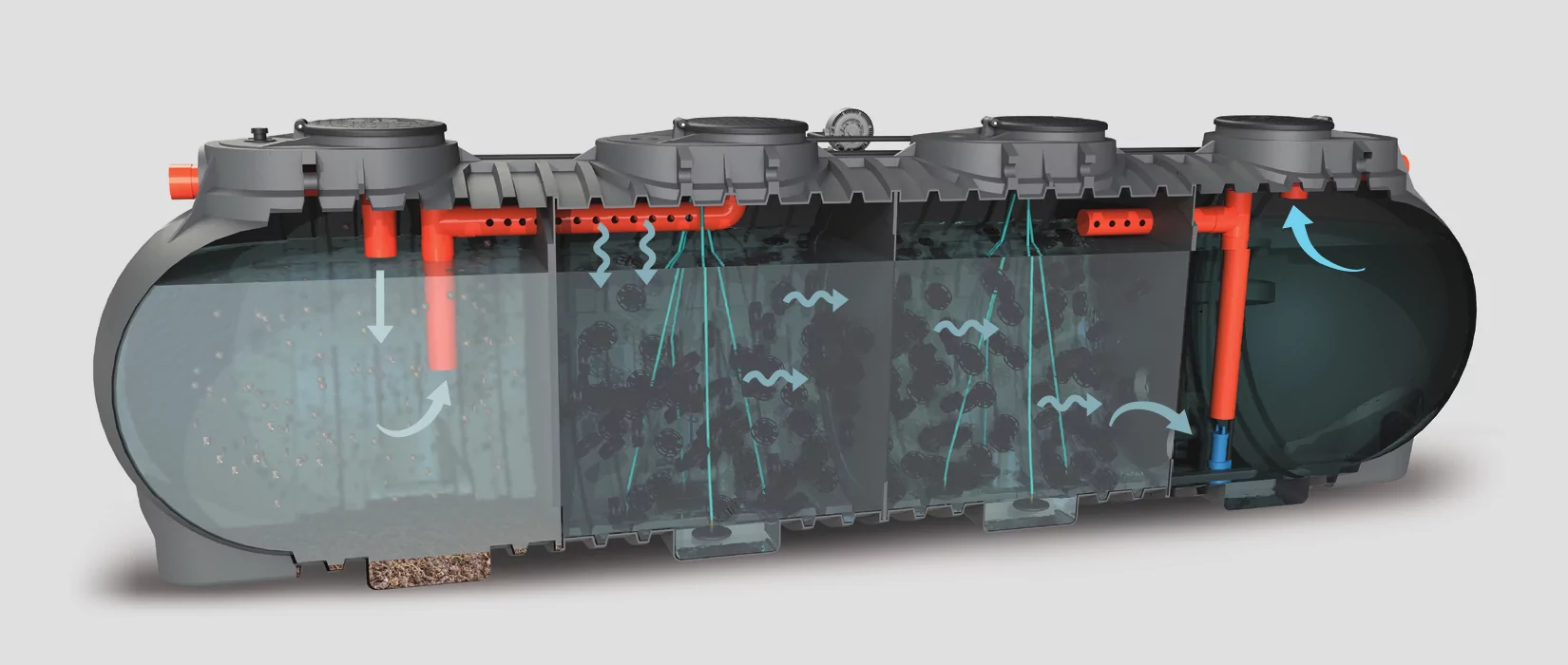

Uređaj sa pokretnim bio filterom MBBR
Uređaj MBBR ima funkciju kompletnog tretmana otpadnih voda. U samom telu uređaja, zastupljene su tri komore: prva ima funkciju primarnog taložnika, u drugoj se odvija biološka razgradnja organskih materija putem bio mase na pokretnim nosačima u uslovima aeracije.
Nosači bio mase imaju veliku specifičnu površinu i time se znatno povećava koncentracija bio mase unutar komore. U trećoj komori se odvija sekundarna sedimentacija - bistrenje. U odeljku sekundarne sedimentacije se nalazi monofazna pumpa za recirkulaciju - povrat mulja u primarnu komoru uređaja.
Svetle i sive vode moraju proći primarni tretman pre ulaska u uređaj.

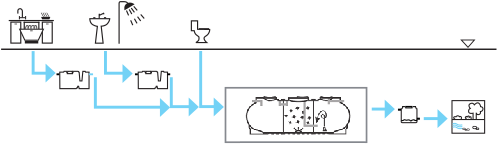

ŠEMA ZA INSTALACIJU
FINALNI RECIPIJENT
T4
zemljište
NORME I SERTIFIKATI
T4
UNI EN 12566-3
Modeli / Tehnički podaci
| simbol | model | vol. | T4 | DxŠxH | h IN / h OUT | Ø cevi in/out | poklopci Ø cm |
|---|---|---|---|---|---|---|---|
| E.S. | 40 / 60 | ||||||
| l | br. | cm | cm | mm | br. | ||
 |
MBBR MM 7500 T3 | 11.840 | 25 | 600x421x195 | 157/154 | 160 | 2 / 2 |
 |
MBBR MM 10000 T3 | 14.400 | 35 | 725x456x230 | 157/154 | 160 | 4 / 2 |
 |
MBBR M 18000 T3 | 17.650 | 40 | 620x210x234 | 206/201 | 160 | - / 3 |
 |
MBBR M 24000 T3 | 23.420 | 55 | 800x210x234 | 195/192 | 160 | - / 4 |
 |
MBBR M 30000 T3 | 29.220 | 70 | 980x210x234 | 206/201 | 160 | - / 5 |
 |
MBBR M 42000 T3 | 40.730 | 100 | 1.340x210x234 | 206/201 | 160 | - / 7 |
