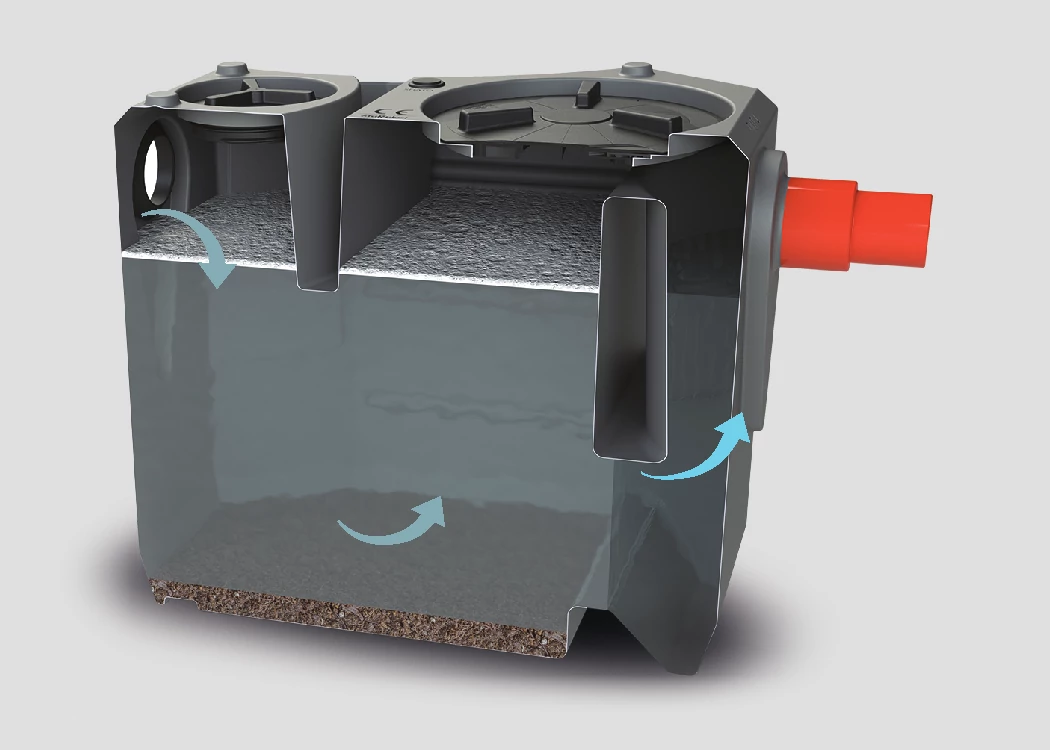

1
Ulivna cev
2
Deflektor
3
Taložnik
4
Ulja i masnoće
5
Komora za umirenje
6
Izlivna komora
7
Izlivna cev
8
Ojačani poklopac (otvori i ventili)
Separator masti DEG
Separator masti se koristi kao pred tretman otpadnih voda iz kuhinja, menzi, voda sa prisustvom sapunice i sl. U njemu se odvajaju lake ne emulzivne tečnosti i čvrste materije biljnog i životinjskog porekla koje nisu rastvorive u vodi. Stoga unutar separatora masti, na površini će se odvajati plutajuće čvrste i tečne materije, a na dnu će se taložiti otpadni mulj. Separatori masti se koriste za primarni tretman svetlih i sivih voda (kuhinja i kupatilo).

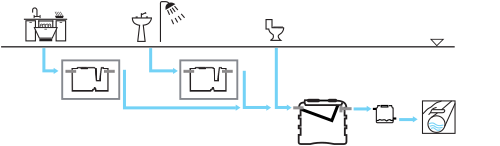

ŠEMA ZA INSTALACIJU
FINALNI RECIPIJENT
T3
javna kanalizacija
NORME I SERTIFIKATI
T3
UNI EN 1825-1/ 2005 i 1825-2 / 2003
CO
UNI EN 1825-2:2003
(restorani, menze i sl.)
Modeli / Tehnički podaci
| simbol | model | vol. | NS | T3 | CO | DxŠxH | h IN / h OUT | Ø cevi in/out | poklopci Ø cm |
|---|---|---|---|---|---|---|---|---|---|
| E.S. | sedeća mesta/obroka na dan | 14/20/40/60 | |||||||
| l | l/s | br. | br. | cm | cm | mm | br. | ||
 |
DEG K 120 ... | 110 | 0,3 | 5 | 6/15 | 60x60x58 | 44/42 | 100* | -/-/1/- |
 |
DEG K 150 ... | 160 | 0,4 | 8 | 9/20 | 60x60x74 | 60/58 | 100* | -/-/1/- |
 |
DEG K 200 ... | 210 | 0,5 | 10 | 12/25 | 70x90x63 | 49/47 | 125* | -/1/1/- |
 |
DEG L 300 ... | 250 | 0,7 | 12 | 15/35 | 80x80x72 | 56/54 | 125 | -/-/1/- |
 |
DEG K 250 ... | 260 | 0,8 | 13 | 15/40 | 70x90x72 | 57/55 | 125* | -/1/1/- |
 |
DEG K 300 ... | 320 | 1,0 | 16 | 18/50 | 70x90x80 | 66/64 | 125* | -/1/1/- |
 |
DEG L 400 ... | 350 | 1,0 | 18 | 20/50 | 80x80x94 | 78/76 | 125 | -/-/1/- |
 |
DEG K 400 ... | 400 | 1,2 | 20 | 24/60 | 80x120x66 | 55/53 | 125* | 1/-/1/- |
 |
DEG L 500 ... | 450 | 1,5 | 23 | 25/27 | 80x80x116 | 99/97 | 125 | -/-/1/- |
 |
DEG K 500 ... | 500 | 1,5 | 25 | 30/75 | 80x120x76 | 65/62 | 125* | 1/-/1/- |
 |
DEG C 800 ... | 840 | 2,0 | 28 | 45/100 | 130x130x97 | 78/76 | 125 | -/1/1/- |
 |
DEG C 1200 ... | 1.180 | 3,0 | 40 | 65/150 | 130x130x128 | 108/106 | 125 | -/1/1/- |
 |
DEG C 1400 ... | 1.500 | 3,5 | 50 | 90/175 | 130x130x150 | 131/129 | 125 | -/1/1/- |
 |
DEG C 1600 ... | 1.680 | 4,0 | 55 | 95/200 | 130x130x172 | 153/151 | 125 | -/1/1/- |
 |
DEG C 2000 ... | 1.920 | 5,0 | 65 | 100/250 | 130x130x194 | 175/173 | 125 | -/1/1/- |
 |
DEG CX 2100 ... | 2.100 | 5,5 | 70 | 120/280 | 150x150x160 | 137/135 | 125 | -/1/1/- |
 |
DEG CX 2600 ... | 2.600 | 6,0 | 85 | 150/300 | 150x150x182 | 159/157 | 125 | -/1/1/- |
 |
DEG CS 3000 ... | 3.020 | 6,5 | 100 | 180/330 | 165x165x173 | 155/152 | 160 | -/1/1/- |
 |
DEG CS 3500 ... | 3.500 | 7,0 | 115 | 200/350 | 165x165x196 | 175/172 | 160 | -/1/1/- |
 |
DEG CS 4000 ... | 4.000 | 8,0 | 130 | 240/400 | 195x195x157 | 130/127 | 160 | -/-/2/- |
 |
DEG CS 4500 ... | 4.500 | 9,0 | 150 | 270/450 | 195x195x178 | 153/150 | 160 | -/-/2/- |
 |
DEG CS 5100 ... | 5.100 | 10,0 | 170 | 300/500 | 195x195x199 | 172/169 | 160 | -/-/2/- |
 |
DEG CR 5600 ... | 5.600 | 11,0 | 190 | 330/550 | 230x230x188 | 155/153 | 200 | -/-/2/- |
 |
DEG CR 7000 ... | 7.000 | 14,5 | 230 | 400/740 | 230x230x218 | 181/179 | 200 | -/-/2/- |
 |
DEG N 9000 ... | 7.520 | 15,0 | 250 | 450/750 | 285x210x234 | 195/192 | 200 | -/1/-/1 |
 |
DEG M 12000 ... | 11.880 | 24,0 | 340 | 700/1.200 | 440x210x234 | 206/201 | 200 | -/-/-/1 |
 |
DEG MN 15000 ... | 13.360 | 30,0 | 380 | 800/1.500 | 465x210x234 | 195/192 | 200 | -/-/-/2 |
 |
DEG M 18000 ... | 17.650 | 36,0 | 500 | 1.000/1.800 | 620x210x234 | 206/201 | 200 | -/-/-/2 |
 |
DEG MN 21000 ... | 19.130 | 42,0 | 550 | 1.200/2.100 | 645x210x234 | 195/192 | 200 | -/-/-/2 |
 |
DEG M 24000 ... | 23.420 | 48,0 | 670 | 1.400/2.400 | 800x210x234 | 206/201 | 200 | -/-/-/2 |
 |
DEG M 30000 ... | 29.220 | 54,0 | 830 | 1.70/2.700 | 980x210x234 | 206/201 | 200 | -/-/-/2 |
 |
DEG M 36000 ... | 35.060 | 60,0 | 1.000 | 2.000/3.000 | 1.160x210x234 | 206/201 | 200 | -/-/-/2 |
