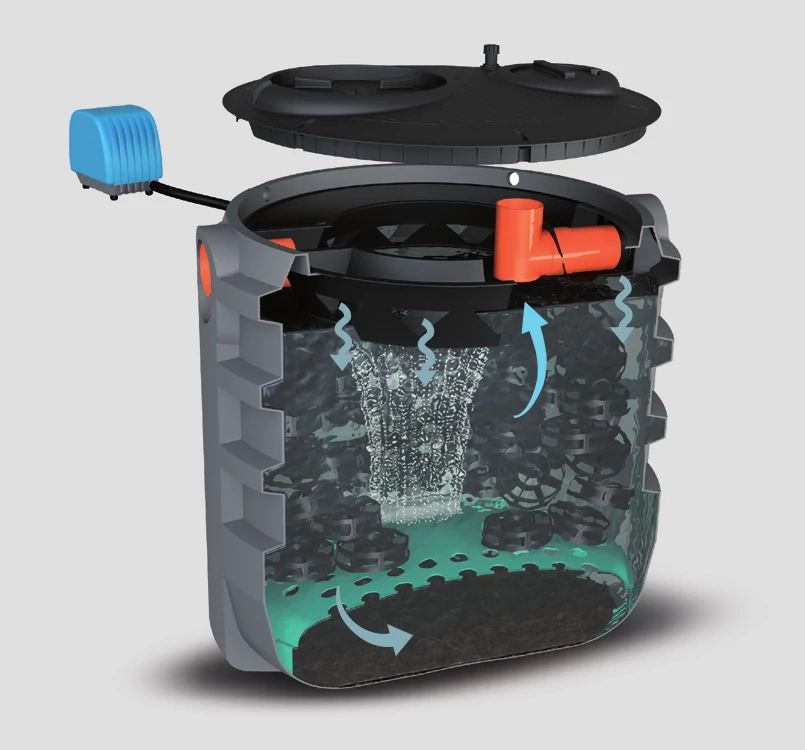

1
Ulivna cev
2
Profil Thomson za ravnomernu distribuciju otpadne tečnosti
3
Masa za filtraciju (bio nosači)
4
Difuzori vazduha
5
Rešetka – podloga za bio nosače
6
Kompresor za vazduh
7
Izlivna cev
8
Ojačani poklopac (otvori i ventil)
Aerobni uređaj sa bio nosačim FPAH
Aerobni uređaj sa bio nosačima je proizvod koji ima funkciju da biološkim putem uklanja organske supstance u otpadnoj vodi domaćinstava ili sličnih po sastavu. Razgradnja organskih materija se obavlja putem bakterijske flore koja se stvara na bio nosačima i preko uduvavanja vazduha. Vazduh se uduvava putem difuzora na mikro mehuriće, koje napaja membranski ili bočni kanalski kompresor. Koristi se nakon adekvatnog primarnog tretmana, sa napomenom da je poželjno instalirati i sekundarni taložnik nakon ovog uređaja, npr. u tanku tipa imhoff.

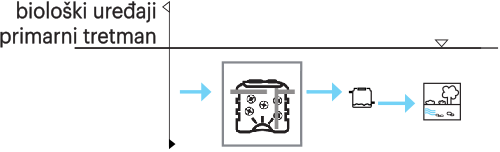

ŠEMA ZA INSTALACIJU
FINALNI RECIPIJENT
T4
javna kanalizacija
NORME I SERTIFIKATI
T4
UNI EN 12566-3
Modeli / Tehnički podaci
| simbol | model | vol. | T4 | DxŠxH | h IN / h OUT | Ø cevi in/out | poklopci Ø cm |
|---|---|---|---|---|---|---|---|
| E.S. | 20/40/60 | ||||||
| l | br. | cm | cm | mm | br. | ||
 |
FPAH C 800 ... | 840 | 4 | 130x130x97 | 78/76 | 125 | 1/1/- |
 |
FPAH C 1200 ... | 1.180 | 7 | 130x130x128 | 108/106 | 125 | 1/1/- |
 |
FPAH C 1600 ... | 1.680 | 8 | 130x130x172 | 153/151 | 125 | 1/1/- |
 |
FPAH C 2000 ... | 1.920 | 10 | 130x130x194 | 175/173 | 125 | 1/1/- |
 |
FPAH CX 2100 ... | 2.100 | 12 | 150x150x160 | 137/135 | 125 | 1/1/- |
 |
FPAH CX 2600 ... | 2.600 | 14 | 150x150x182 | 159/157 | 125 | 1/1/- |
 |
FPAH CS 3000 ... | 3.020 | 16 | 165x165x173 | 155/152 | 160 | 1/1/- |
 |
FPAH CS 3500 ... | 3.500 | 18 | 165x165x196 | 175/172 | 160 | 1/1/- |
 |
FPAH CS 4000 ... | 4.000 | 22 | 195x195x157 | 130/127 | 160 | -/2/- |
 |
FPAH CS 4500 ... | 4.500 | 24 | 195x195x178 | 153/150 | 160 | -/2/- |
 |
FPAH CS 5100 ... | 5.100 | 28 | 195x195x199 | 172/169 | 160 | -/2/- |
 |
FPAH CR 5600 ... | 5.490 | 32 | 230x230x188 | 155/153 | 160 | -/2/- |
 |
FPAH CR 7000 ... | 5.600 | 36 | 230x230x218 | 181/179 | 160 | -/2/- |
 |
FPAH N 9000 ... | 7.520 | 40 | 285x210x234 | 195/192 | 160 | 1/-/1 |
 |
FPAH MM 10000 ... | 8.800 | 48 | 445x176x186 | 157/154 | 160 | -/2/2 |
 |
FPAH MM 11000 ... | 10.450 | 52 | 535x176x186 | 157/154 | 160 | -/2/2 |
 |
FPAH M 12000 ... | 11.880 | 60 | 440x210x234 | 206/201 | 160 | -/-/2 |
 |
FPAH MN 15000 ... | 13.360 | 70 | 465x210x234 | 195/192 | 160 | -/-/2 |
 |
FPAH M 18000 ... | 17.650 | 80 | 620x210x234 | 206/201 | 160 | -/-/3 |
 |
FPAH MN 21000 ... | 19.130 | 90 | 645x210x234 | 195/192 | 160 | -/-/3 |
 |
FPAH M 24000 ... | 23.420 | 100 | 800x210x234 | 206/201 | 160 | -/-/4 |
 |
FPAH MN 27000 ... | 24.900 | 112 | 825x210x234 | 195/192 | 160 | -/-/4 |
 |
FPAH M 30000 ... | 29.220 | 120 | 980x210x234 | 206/201 | 160 | -/-/5 |
 |
FPAH M 36000 ... | 35.060 | 140 | 1.160x210x234 | 206/201 | 160 | -/-/6 |
 |
FPAH M 42000 ... | 40.730 | 160 | 1.340x210x234 | 206/201 | 160 | -/-/7 |
