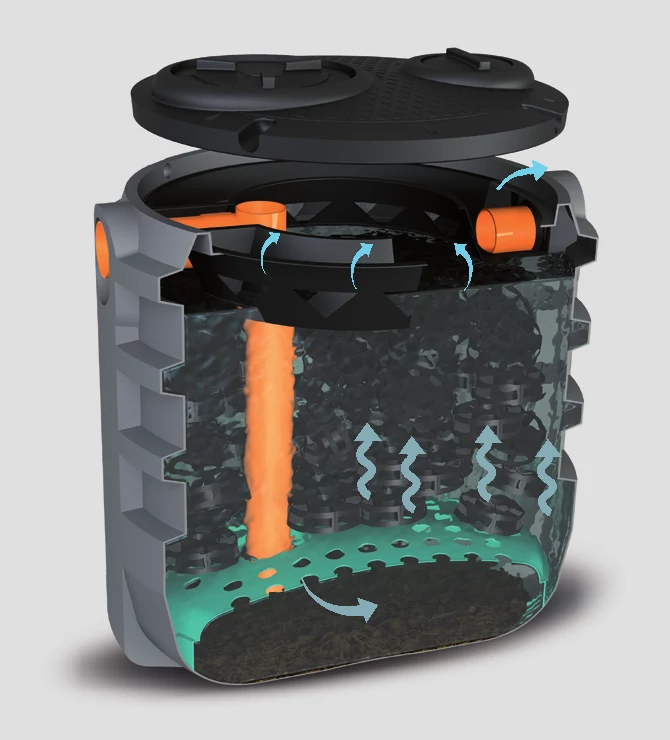

1
Ulivna cev
2
Cev za prenos tečnosti u donji deo
3
Rešetka – podloga za bio nosače
4
Masa za filtraciju (bio nosači)
5
Profil Thomson za ravnomernu distribuciju otpadne vode
6
Izlivna cev
7
Ojačani poklopc (otvori i ventil)
Anaerobni uređaj sa bio nosačima FPN
Anaerobni uređaj sa bio nosačima je tank u kom se prečišćavaju biorazgradive materije iz otpadne tečnosti. Tank je ispunjen plastičnim diskovima - nosačima bakterijske flore, velike specifične površine, koji služe za poboljšanu razgradnju organskih materija u odsustvu kiseonika. Koristi se nakon adekvatnog primarnog tretmana.

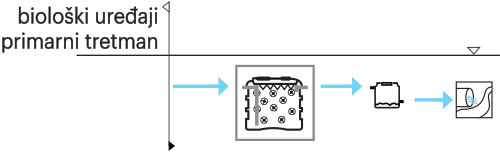

ŠEMA ZA INSTALACIJU
FINALNI RECIPIJENT
T3
površinske vode
NORME I SERTIFIKATI
T3
UNI EN 12566-3
Modeli / Tehnički podaci
| simbol | model | vol. | T3 | DxŠxH | h IN / h OUT | Ø cevi in/out | poklopci Ø cm |
|---|---|---|---|---|---|---|---|
| E.S. | 20/40/60 | ||||||
| l | br. | cm | cm | mm | br. | ||
 |
FPN L 500 ... | 450 | 3 | 80x80x116 | 99/97 | 125 | -/1/- |
 |
FPN C 800 ... | 840 | 5 | 130x130x97 | 78/76 | 125 | 1/1/- |
 |
FPN C 1200 ... | 1.180 | 7 | 130x130x128 | 108/106 | 125 | 1/1/- |
 |
FPN C 1600 ... | 1.680 | 11 | 130x130x172 | 153/151 | 125 | 1/1/- |
 |
FPN C 2000 ... | 1.920 | 12 | 130x130x194 | 175/173 | 125 | 1/1/- |
 |
FPN CX 2100 ... | 2.100 | 14 | 150x150x160 | 137/135 | 125 | 1/1/- |
 |
FPN CX 2600 ... | 2.600 | 17 | 150x150x182 | 159/157 | 125 | 1/1/- |
 |
FPN CS 3000 ... | 3.020 | 20 | 165x165x173 | 155/152 | 160 | 1/1/- |
 |
FPN CS 3500 ... | 3.500 | 23 | 165x165x196 | 175/172 | 160 | 1/1/- |
 |
FPN CS 4000 ... | 4.000 | 26 | 195x195x157 | 130/127 | 160 | -/2/- |
 |
FPN CS 4500 ... | 4.500 | 30 | 195x195x178 | 153/150 | 160 | -/2/- |
 |
FPN CS 5100 ... | 5.100 | 34 | 195x195x199 | 172/169 | 160 | -/2/- |
 |
FPN N 6000 ... | 5.490 | 36 | 238x186x195 | 168/166 | 160 | -/-/1 |
 |
FPN CR 5600 ... | 5.600 | 38 | 230x230x188 | 155/153 | 160 | -/2/- |
 |
FPN CR 7000 ... | 7.000 | 46 | 230x230x218 | 181/179 | 160 | -/2/- |
 |
FPN N 9000 ... | 7.520 | 50 | 285x210x234 | 195/192 | 160 | 1/-/1 |
 |
FPN MM 8500 ... | 7.990 | 55 | 415x176x186 | 157/154 | 160 | -/-/2 |
 |
FPN MM 10000 ... | 8.800 | 60 | 445x176x186 | 157/154 | 160 | -/2/2 |
 |
FPN M 12000 ... | 11.880 | 80 | 440x210x234 | 206/201 | 160 | -/-/2 |
 |
FPN MN 15000 ... | 13.360 | 90 | 465x210x234 | 195/192 | 160 | -/-/2 |
 |
FPN M 18000 ... | 17.650 | 120 | 620x210x234 | 206/201 | 160 | -/-/3 |
 |
FPN MN 21000 ... | 19.130 | 130 | 645x210x234 | 195/192 | 160 | -/-/3 |
 |
FPN M 24000 ... | 23.420 | 160 | 800x210x234 | 206/201 | 160 | -/-/4 |
 |
FPN MN 27000 ... | 24.900 | 170 | 825x210x234 | 195/192 | 160 | -/-/4 |
 |
FPN M 30000 ... | 29.220 | 200 | 980x210x234 | 206/201 | 160 | -/-/5 |
 |
FPN M 36000 ... | 35.060 | 240 | 1.160x210x234 | 206/201 | 160 | -/-/6 |
 |
FPN M 42000 ... | 40.730 | 270 | 1.340x210x234 | 206/201 | 160 | -/-/7 |
