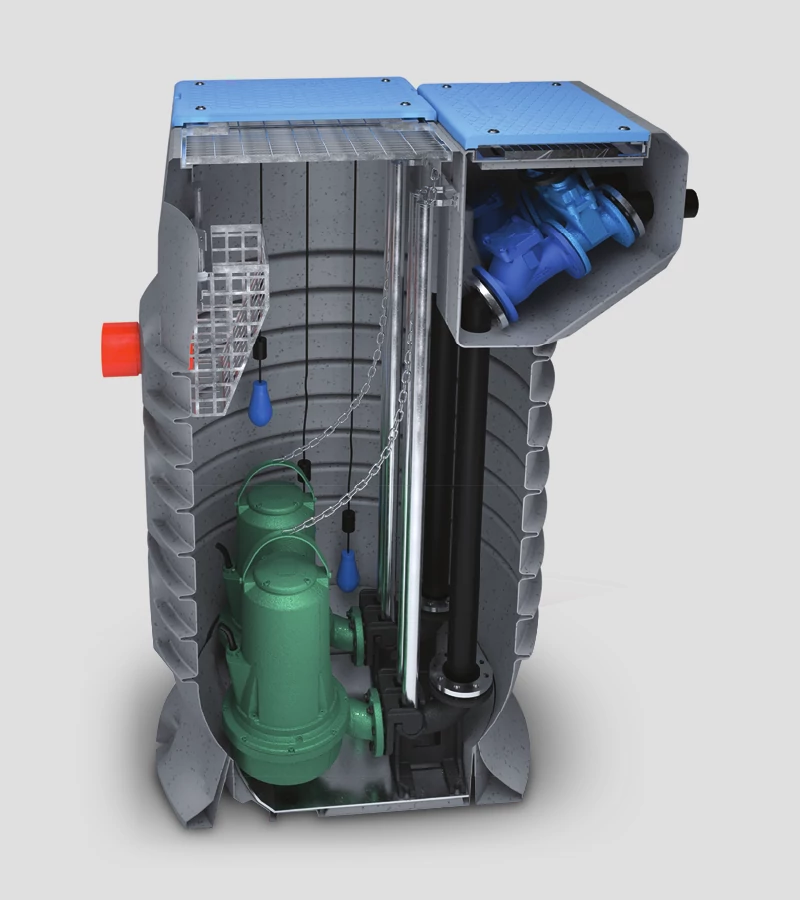

1
Tank
2
Poklopci za inspekciju tanka i komore sa ventilima
3
Zaštitna rešetka od inoksa (opciono)
4
Ulazna cev u stanicu
5
Brze spojnice
6
Cevi za vođenje pumpi od inoksa
7
Lanac i karabineri za podizanje pumpi
8
Potisne cevi od polietilena
9
Izlazne cevi iz crpne stanice
10
Plovak prekidači
11
Potopna pumpa
12
Komora za ventile
13
Nepovratni kuglasti ventil od livenog gvožđa
14
Pljosnati zasun
15
Korpa za krupni otpad od inoksa (opciono)

MAXISOL MXS

Crpna stanica MAXISOL se sastoji od polietilenskog tanka, zakrivljenog dna, sa funkcijom sakupljanja i prebacivanja otpadnih ili atmosferskih voda na višu tačku. Unutar tanka se nalazi sistem sa pumpama koji je upravljan putem plovak prekidača i kontrolnog ormara. Može biti dodatno opremljena sa prefabrikovanom komorom sa ventilima.

Pregledaj modele
PRIMENA

Crpna stanica Maxisol ima funkciju sakupljanja i prebacivanja na višu kotu otpadnih ili atmosferskih voda uz moguće prisustvo otpadnih materija manjih dimenzija.

ŠEMA ZA INSTALACIJU

Uređaj je namenjen crpljenju i podizanju vode kod srednjih korisnika sa maksimalnim prečnikom potisne cevi DN 80.

Modeli / Tehnički podaci

simbol model ukupna V korisna V D1xŠxD2xH revizije ulazna cev povezivanje pumpi
tank komora ventili otvor sa zaptivkom h centra cevi do vrha količina potis slobodna PL spojnica PA
l l cm mm mm mm br. br. DN PA/PL
MXS 1200 1.200 800 125x125x150x140 920x770 920x450 125
160
200
250		 1.030 1 1/2 50
65
80		 PA
MXS 1700 1.700 1.400 125x125x150x185 1.500 1-2 1/2
MXS 2200 2.200 1.900 125x125x150x230 1.950 1...3 1/2
MXS 2700 2.700 2.400 125x125x150x275 2.400 1...4 1/2
MXS 3150 3.150 2.900 125x125x150x320 2.850 1...5 1/2
MXS 3600 3.600 3.100 125x125x150x365 3.300 1...6 1/2
MXS 4050 4.050 3.600 125x125x150x410 3.750 1...7 1/2
MXS 4500 4.500 4.100 125x125x150x455 4.200 1...8 1/2
MXS 4950 4.950 4.600 125x125x150x500 4.650 1...9 1/2
MXS 5400 5.400 5.000 125x125x150x545 5.100 1...10 1/2
