1
Tank
2
Poklopci za inspekciju tanka i komore sa ventilima
3
Zaštitna rešetka od inoksa (opciono)
4
Ulazna cev u stanicu
5
Brze spojnice
6
Cevi za vođenje pumpi od inoksa
7
Lanac i karabineri za podizanje pumpi
8
Potisne cevi od PE
9
Izlazne cevi iz crpne stanice
10
Plovak prekidači
11
Potopna pumpa
12
Komora za ventile
13
Nepovratni kuglasti ventil od livenog gvožđa
14
Pljosnati zasun
15
Korpa za krupni otpad od inoksa (opciono)

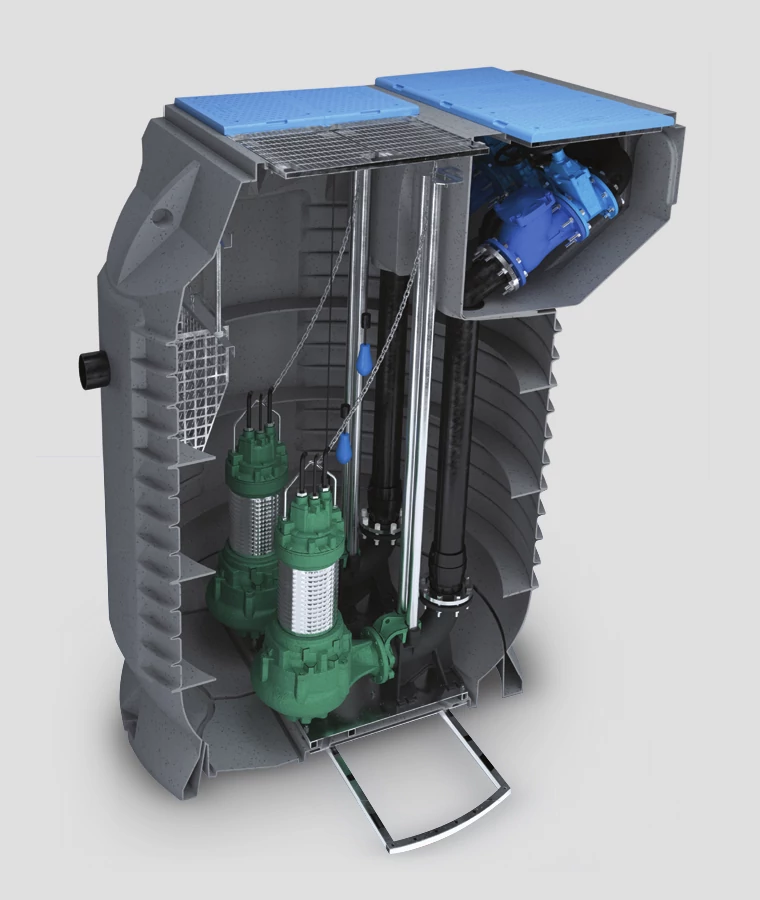

MAXISOL XL MXL

Crpna stanica MAXISOL XL se sastoji od polietilenskog tanka, zakrivljenog dna, sa funkcijom sakupljanja i prebacivanja otpadnih ili atmosferskih voda na višu kotu. Unutar tanka se nalazi crpni sistem, sa pumpama koje su postavljene na brze spojnice, upravljane putem plovak prekidača i kontrolnog ormara.
Može biti dodatno opremljena sa prefabrikovanom komorom sa ventilima, kao i sa kolektorom protoka dve pumpe u jednu izlaznu cev, te cevima sa ventilima za pražnjenje potisnog cevovoda.

Pregledaj modele
PRIMENA

Crpna stanica Maxisol XL ima funkciju sakupljanja i prebacivanja na višu kotu otpadnih ili atmosferskih voda uz prisustvo otpadnih materija.

ŠEMA ZA INSTALACIJU

Uređaj je namenjen crpljenju i prenosu tečnosti kod srednjih i velikih korisnika sa maksimalnim prečnikom potisne cevi DN 150.

Modeli / Tehnički podaci

simbol model ukupna V korisna V D1xŠxD2xH revizije ulazna cev povezivanje pumpi
tank komora ventili otvor sa zaptivkom h centra cevi do vrha količina potis slobodna PL spojnica PA
l l cm mm mm mm br. br. DN PA/PL
MXL 5800 5.750 3.800 228x228x278x207 940x1.440 700x1.440 160-200
250-315-400		 1.030 1 1/2/3 65
80
100
150		 PA
MXL 8000 8.000 6.500 228x228x278x267 1.500 1-2 1/2/3
MXL 10200 10.500 9.500 228x228x278x327 1.950 1...3 1/2/3
MXL 12400 12.500 10.800 228x228x278x387 2.400 1...4 1/2/3
MXL 14600 14.800 13.500 228x228x278x447 2.850 1...5 1/2/3
MXL 16800 17.000 15.500 228x228x278x507 3.300 1...6 1/2/3
MXL 19000 19.100 17.800 228x228x278x567 3.750 1...7 1/2/3
