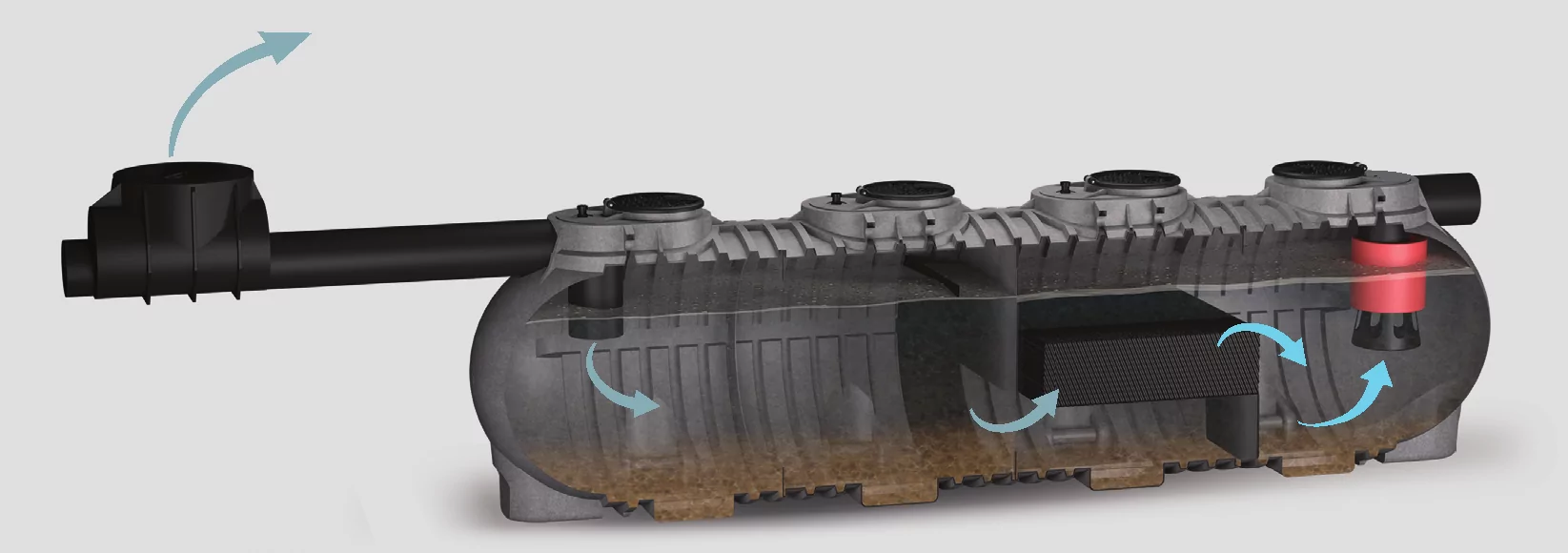

1
Tank
2
Taložnik
3
Komora sa koalescentnim filtrom za odvajanje ulja
4
Plivajući sigurnosni zatvarač
Separator za kontinuelni tretman atmosferskih voda – eksterni bajpas IPC
Separator za kontinuelni tretman atmosferskih voda se koristi za lokacije na kojima je potrebno prečistiti atmosfersku vodu koja se sliva sa čvrstih urbanih površina, putne infrastrukture i sl. Dimenzionisanje se vrši prema normi UNI-EN 858-1/2. Zagađene atmosferske vode su glavni uzrok zagađenja i opterećenja recipijenata. Proces prečišćavanja se odvija taloženjem sedimentnog materijala na dnu i odvajanjem zauljenih materija i lakih tečnosti putem koalescentnog filtera na površini.
Bajpas ima ulogu da kod veće količine padavina, omogući zadržavanje najzagađenijeg sloja vode prve kišnice unutar tanka, a ostatak vode koja dotiče se putem obilazne cevi odvodi do recipijenta. Zagađene materije koji se nalaze u vodi koja otiče sa urbanih površina, glavni su uzrok pogoršanja kvaliteta vodnih resursa. Značajan deo zagađenih materija u kišnici nastaje spiranjem atmosferskih polutanata i onih koji su se nataložili na urbanim površinama u periodu bez padavina.
Atmosferske vode spiraju heterogenu mešavinu rastvorenih, koloidnih i suspendovanih supstanci. Ove materije nastaju usled saobraćaja (derivati sagorevanja goriva, trošenja guma, mehaničkih delova i korozije), organskog otpada, od vegetacije, erozije tla i trošenja površina raznog porekla.
ŠEMA ZA INSTALACIJU
FINALNI RECIPIJENT
AS
površinske vode
NORME I SERTIFIKATI
AS
UNI EN 858/1-2
Modeli / Tehnički podaci
| simbol | model | NS | ukupna korisna V | slivna P otkrivena | DxŠxH | h IN / h OUT | Ø cevi | poklopci Ø cm |
|---|---|---|---|---|---|---|---|---|
| 50x50 | 20/40/60 | |||||||
| l/s | l | m² | cm | cm | br. | br. | ||
 |
IPC C 800 AS | 2,0 | 1.680 | 360 | 464x130x110 | 78/76 | 1 | 2/1/1 |
 |
IPC C 1200 AS | 3,0 | 2.360 | 450 | 464x130x140 | 108/106 | 1 | 2/1/1 |
 |
IPC C 1600 AS | 4,0 | 3.360 | 720 | 464x130x185 | 153/151 | 1 | 2/1/1 |
 |
IPC C 2000 AS | 6,0 | 3.840 | 1.090 | 464x130x207 | 175/173 | 1 | 2/1/1 |
 |
IPC C 2100 AS | 8,0 | 4.200 | 1.450 | 504x150x172 | 137/135 | 1 | 2/1/1 |
 |
IPC C 2600 AS | 10,0 | 5.200 | 1.810 | 504x150x194 | 157/155 | 1 | 2/1/1 |
 |
IPC C 3000 AS | 12,0 | 6.040 | 2.180 | 608x165x186 | 161/159 | - | 1/2/2 |
 |
IPC C 3500 AS | 15,0 | 7.000 | 2.720 | 608x165x208 | 179/176 | - | 1/2/2 |
 |
IPC C 4000 AS | 20,0 | 8.000 | 3.630 | 668x195x166 | 130/127 | - | -/3/2 |
 |
IPC C 4500 AS | 25,0 | 9.000 | 4.540 | 668x195x187 | 153/150 | - | -/3/2 |
 |
IPC C 5100 AS | 30,0 | 10.200 | 5.450 | 668x195x208 | 172/169 | - | -/3/2 |
 |
IPC C 5600 AS | 35,0 | 11.200 | 6.360 | 738x230x190 | 156/154 | - | -/3/2 |
 |
IPC C 7000 AS | 40,0 | 14.000 | 7.270 | 738x230x227 | 186/184 | - | -/3/2 |
 |
IPC N 9000 AS | 50,0 | 15.040 | 9.090 | 848x210x234 | 195/192 | - | -/-/3 |
 |
IPC M 18000 AS | 60,0 | 17.650 | 10.900 | 848x210x234 | 206/201 | - | -/-/4 |
 |
IPC M 24000 AS | 80,0 | 23.420 | 14.540 | 1.028x210x234 | 206/201 | - | -/2/5 |
 |
IPC M 30000 AS | 100,0 | 29.220 | 18.180 | 1.208x210x234 | 1206/201 | - | -/3/6 |
 |
IPC M 36000 AS | 120,0 | 35.060 | 21.810 | 1.388x210x234 | 206/201 | - | -/-/7 |
 |
IPC M 42000 AS | 140,0 | 40.730 | 25.450 | 1.568x210x234 | 206/201 | - | -/-/8 |
