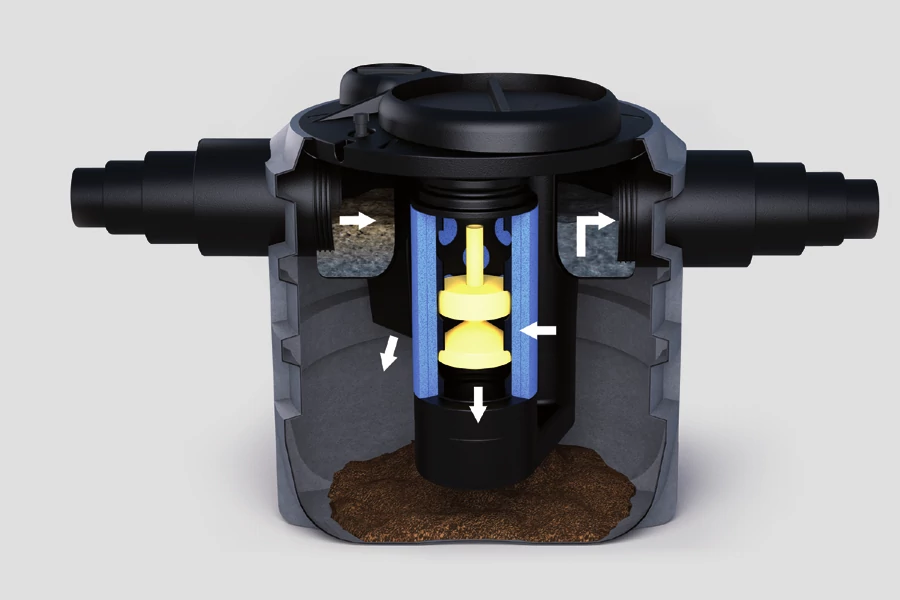

1
Ulivna cev
2
Taložnik
3
Sigurnosni zatvarač
4
Izlazni sifon
5
Koalescentni filter
6
Bajpas vod

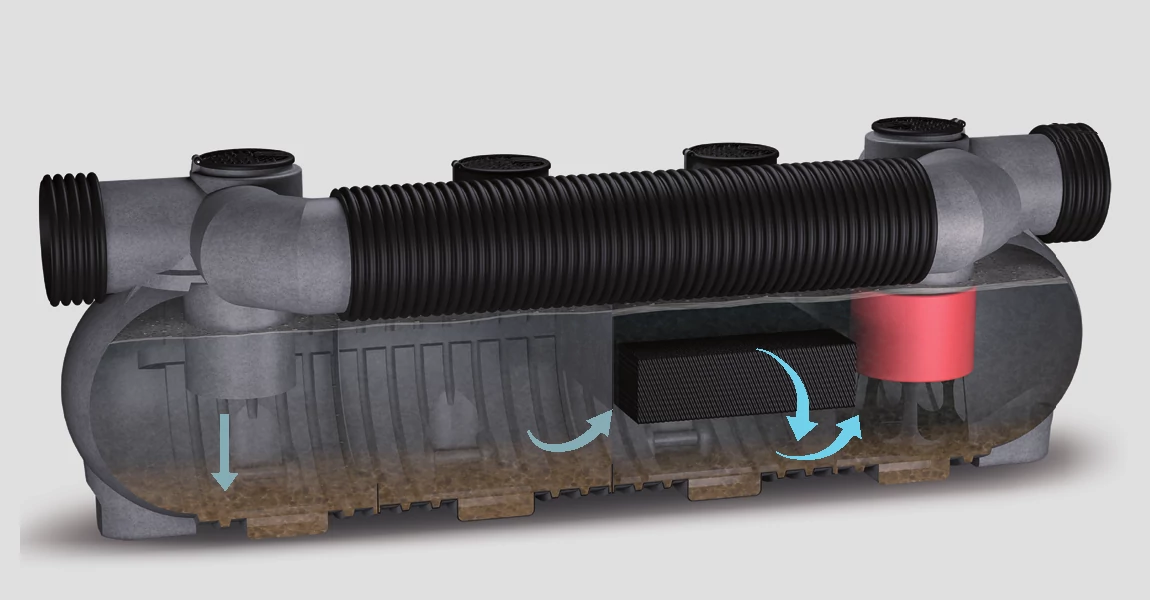

1
Bajpas
2
Taložnik
3
Separator ulja
4
Izlazni sifon
Separator za kontinuelni tretman atmosferskih voda – integrisani bajpas DEC CB / MB
Separator za kontinuelni tretman atmosferskih voda sa integrisanim bajpasom se koristi za lokacije na kojima je potrebno prečistiti vodu koja se sliva sa čvrstih urbanih površina, putne infrastrukture i sl. Sam tank sadrži integrisanu bajpas cev na dva voda i njegova funkcija je da odvoji ekscesni protok vode od onog protoka koji se maksimalno može tretirati putem uređaja. U unutrašnjosti uređaja se odvijaju dva istovremena procesa: proces prečišćavanja taloženjem sedimentnog materijala na dnu i zauljenih materija i lakih tečnosti na površini, putem koalescentnog filtera.
Bajpas ima ulogu da kod veće količine padavina, omogući zadržavanje najzagađenijeg sloja vode prve kišnice unutar tanka, a ostatak vode koja dotiče putem integrisane bajpas cevi odvodi do recipijenta. Zagađene materije iz vode koja otiče sa urbanih površina su glavni uzrok pogoršanja kvaliteta vodnih resursa. Značajan deo zagađenih materija u kišnici nastaje spiranjem atmosferskih polutanata i onih koji su se nataložili na površinama u periodu bez padavina.
Atmosferske vode spiraju heterogenu mešavinu rastvorenih, koloidnih i suspendovanih supstanci. Ove materije nastaju usled saobraćaja (derivati sagorevanja goriva, trošenja guma, trošenja mehaničkih delova i korozije), organskog otpada, od vegetacije, erozije tla i trošenja površina raznog porekla.
ŠEMA ZA INSTALACIJU
FINALNI RECIPIJENT
AS
površinske vode
NORME I SERTIFIKATI
AS
UNI EN 858/1-2
Modeli / Tehnički podaci
| simbol | model | parking mesta | slivna P pokrivena | protok | DxŠxH | h IN / h OUT | Ø cevi in/out | poklopci Ø cm | |
|---|---|---|---|---|---|---|---|---|---|
| NS | max vršni | 20 / 40 / 60 | |||||||
| br. | m² | l/s | cm | cm | mm | br. | |||
 |
DEC CB 1200 AS | 30 | 720 | 4,0 | 20 | 130x130x132 | 98/95 | 160:315 | 1 / 0 / 1 |
 |
DEC CB 1600 AS | 50 | 1.090 | 6,0 | 30 | 130x130x176 | 142/139 | 160:315 | 1 / - / 1 |
 |
DEC CB 2000 AS | 60 | 1.270 | 7,0 | 35 | 130x130x198 | 164/161 | 160:315 | 1 / - / 1 |
 |
DEC CC 2100 AS | 70 | 1.450 | 8,0 | 40 | 150x150x163 | 132/129 | 160:31 | 1 / - / 1 |
 |
DEC CB 2600 AS | 90 | 1.810 | 10,0 | 50 | 150x150x185 | 152/150 | 160:315 | 1 / - / 1 |
 |
DEC CB 3000 AS | 100 | 2.180 | 12,0 | 60 | 165x165x173 | 148/145 | 160:315 | 1 / - / 1 |
 |
DEC CB 3500 AS | 130 | 2.720 | 15,0 | 75 | 165x165x196 | 170/167 | 160:315 | 1 / - / 1 |
 |
DEC CB 4000 AS | 180 | 3.630 | 20,0 | 100 | 195x195x157 | 114/111 | 160:400 | - / 1 / 1 |
 |
DEC CB 4500 AS | 220 | 4.540 | 25,0 | 125 | 195x195x178 | 137/134 | 160:400 | - / 1 / 1 |
 |
DEC CB 5100 AS | 270 | 5.540 | 30,0 | 150 | 195x195x199 | 158/155 | 160:400 | - / 1 / 1 |
 |
DEC CB 5600 AS | 310 | 6.360 | 35,0 | 175 | 230x230x188 | 142/139 | 160:400 | - / 1 / 1 |
 |
DEC CB 7000 AS | 400 | 8.180 | 45,0 | 225 | 230x230x218 | 186/187 | 160:400 | - / 1 / 1 |
 |
DEC MB 18000 AS | - | 14.540 | 80,0 | 400 | 633x250x275 | 220/215 | 600 | - / - / 3 |
 |
DEC MB 24000 AS | - | 18.180 | 100,0 | 500 | 813x250x275 | 220/215 | 600 | - / - / 4 |
 |
DEC MB 30000 AS | - | 23.630 | 130,0 | 650 | 993x250x275 | 220/215 | 800 | - / - / 5 |
 |
DEC MB 36000 AS | - | 29.090 | 160,0 | 800 | 1.173x250x275 | 220/215 | 800 | - / - / 6 |
 |
DEC MB 42000 AS | - | 36.360 | 200,0 | 1.000 | 1.353x250x275 | 220/215 | 800 | - / - / 7 |
