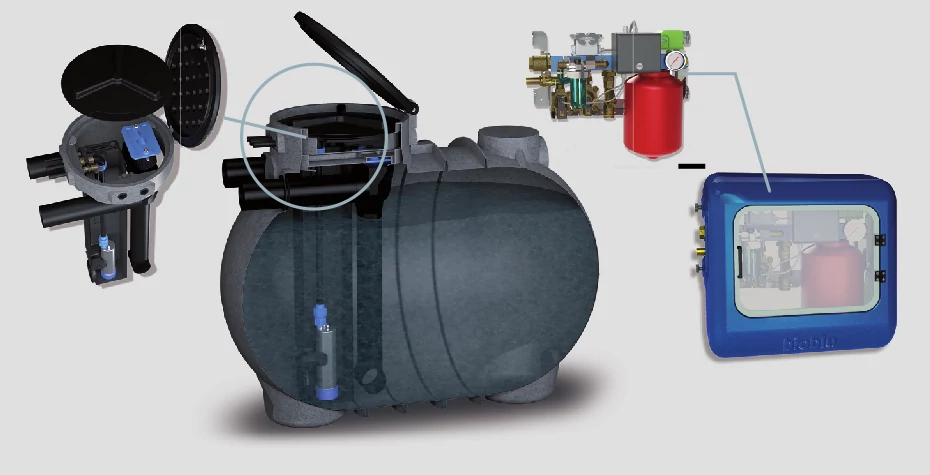

1
Tank za akumulaciju kišnice
2
Filter za lišće, sigurnosni preliv u cev za dekantaciju
3
Servisni tank sa jednosmernim ventilom
4
Pumpa za podizanje pritiska
5
Kontrolna jedinica IRRI/IDRO
6
Kutija za zaštitu kontrolnog ormara
Uređaji za rekuperaciju kišnice
BIOBLU
Uređaj BIO BLU omogućava rekuperaciju kišnice za njeno ponovno korišćenje i primenjiv je bilo da se radi o jednom korisniku ili većoj društvenoj zajednici.
Sastoji se od tanka za akumulaciju vode i upravljačke jedinice za radnu pumpu. Kišnica skladištena u uređaju se može koristiti za vodokotliće, zalivanje i pranje automobila.
Obavezno je i dalje koristiti vodu iz vodovoda za piće, premanje hrane i higijensku upotrebu.
ŠEMA ZA INSTALACIJU
NORME I PARAMETRI ZA KALKULACIJU
UNI EN 11445:2012
C.A.M. (Minimalni ambijentalni kriterijumi)
2.2.8.2 Sakupljanje, prečišćavanje i reutilizacija atmosferskih voda.
2.2.8.3 Mreža za navodnjavanje javnih zelenih površina
2.3.4 Štednja vodnih resursa

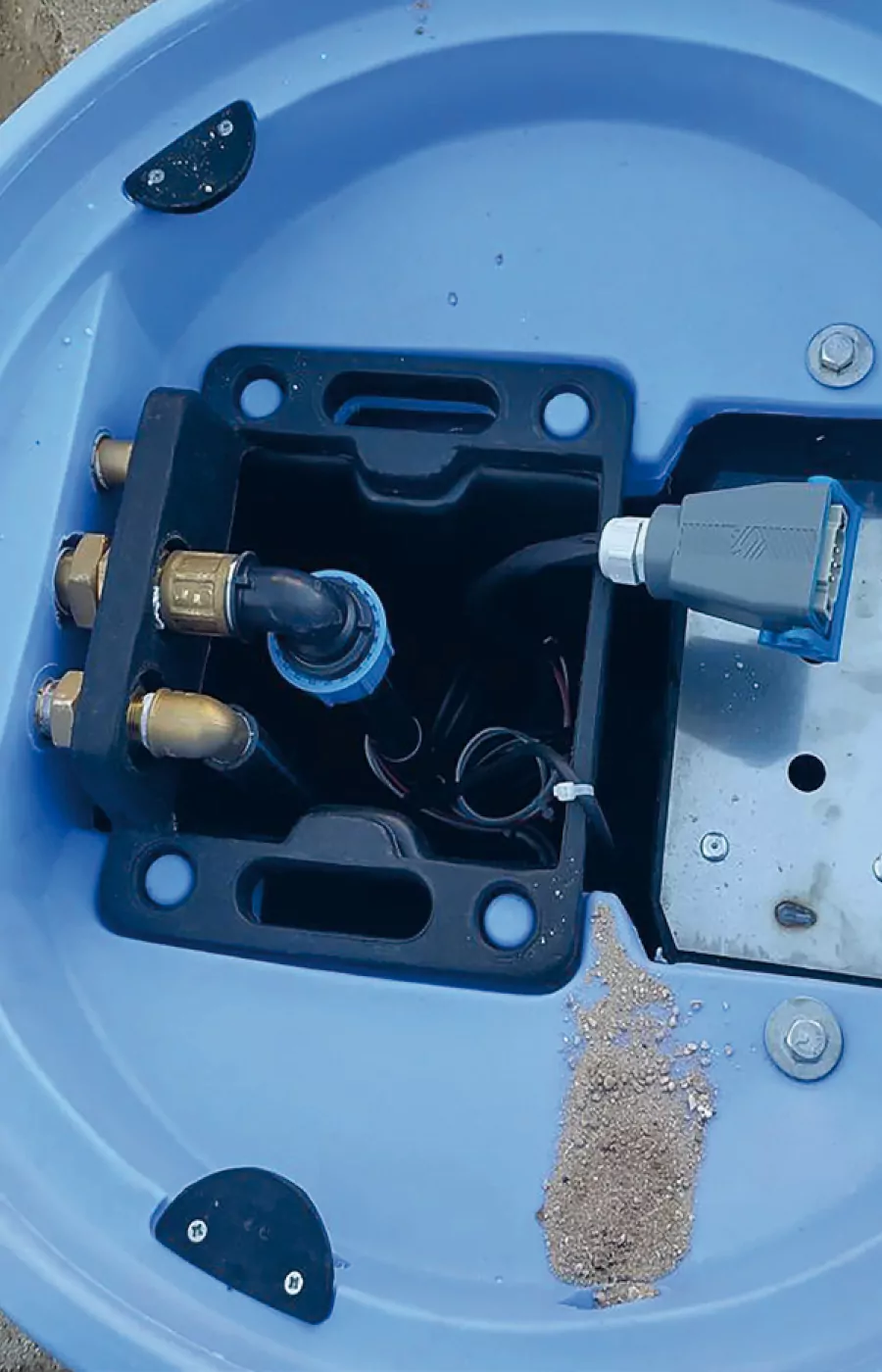

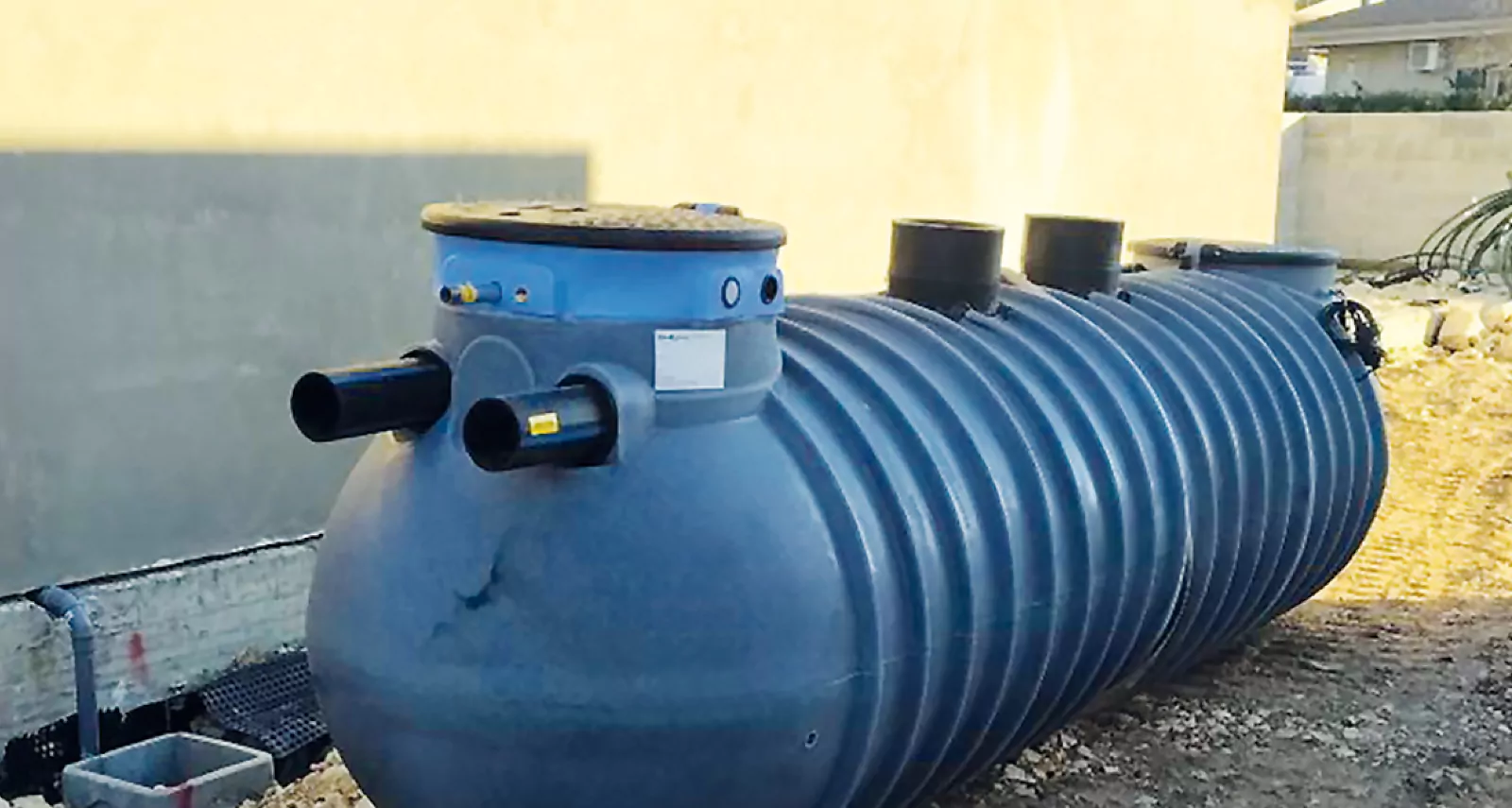

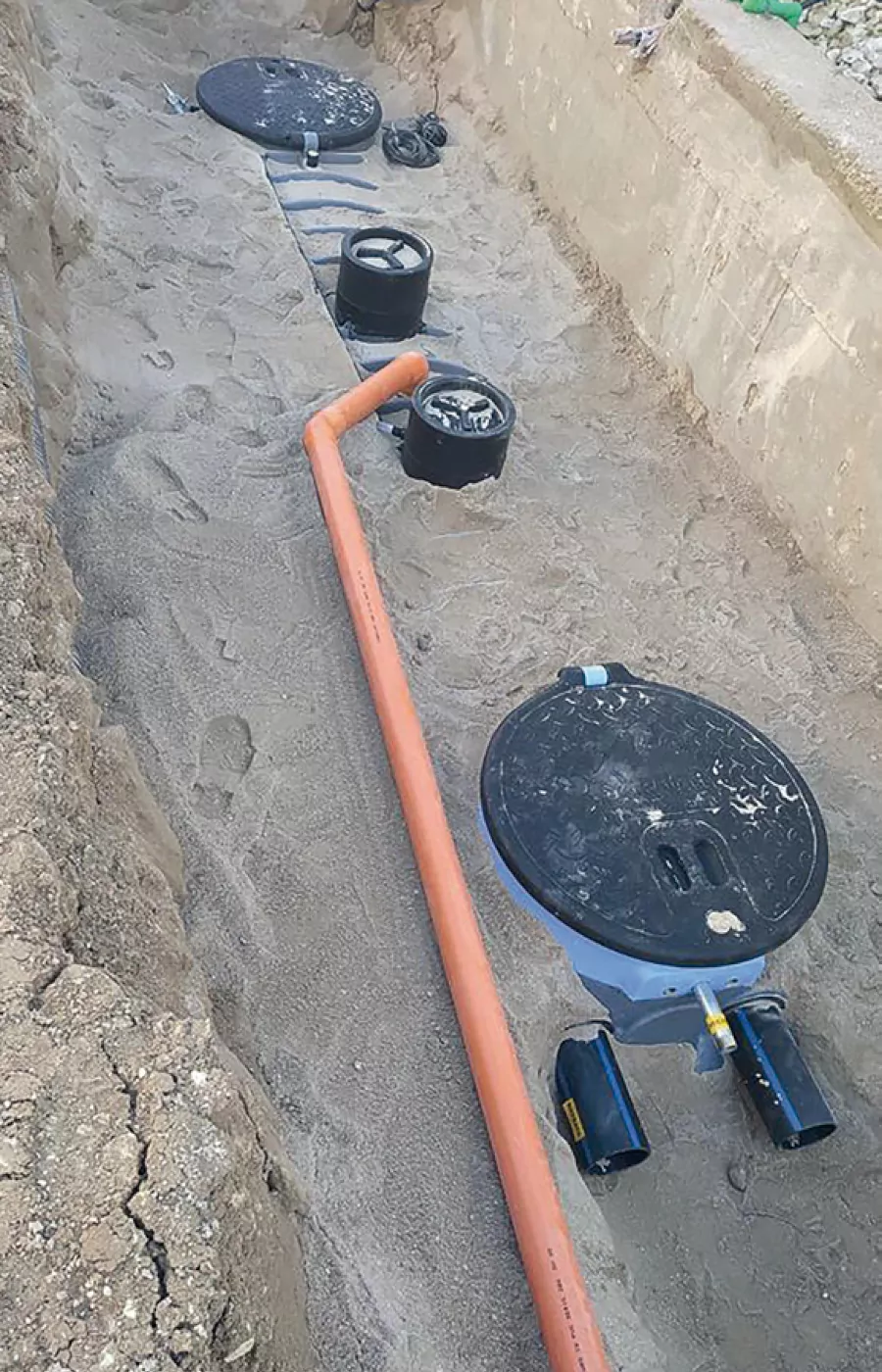

Instalacija uređaja
Modeli / Tehnički podaci
| simbol | model | ukupna V | DxŠxH | sigurnosni preliv | Ø in/out | poklopci | filter za lišće | potopna pumpa | eksterna komandna jedinica | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h IN / h OUT | Ø60 cm | Q 5:90l/min - h 5,8:0,8m - pot. 1,2kW | |||||||||||
| l | cm | cm | mm | br. | tip | BA | IR | ID | BA | IR* | ID* | ||
 |
IAP N 2000 .. | 2.020 | 210x125x133 | 113/111 | 125 | 1 | unutrašnji | - | 1 | 1 | - | 1 | 1 |
 |
IAP N 3000 .. | 2.930 | 290x125x133 | 113/111 | 125 | 1 | unutrašnji | - | 1 | 1 | - | 1 | 1 |
 |
IAP N 5000 .. | 5.000 | 245x175x199 | 166/164 | 125 | 1 | unutrašnji | - | 1 | 1 | - | 1 | 1 |
 |
IAP N 6000 .. | 5.870 | 238x186x233 | 205/203 | 125 | 1 | unutrašnji | - | 1 | 1 | - | 1 | 1 |
 |
IAP N 9000 .. | 8.650 | 285x210x266 | 238/236 | 125 | 1 | unutrašnji | - | 1 | 1 | - | 1 | 1 |
 |
IAP MP 5000 .. | 4.600 | 451x125x133 | 113/111 | 125 | 2 | unutrašnji | - | 1 | 1 | - | 1 | 1 |
 |
IAP MP 7000 .. | 6.600 | 632x125x133 | 113/111 | 125 | 2 | unutrašnji | - | 1 | 1 | - | 1 | 1 |
 |
IAP MP 9000 .. | 8.600 | 813x125x133 | 113/111 | 125 | 2 | unutrašnji | - | 1 | 1 | - | 1 | 1 |
 |
IAP MM 7500 .. | 7.200 | 355x176x221 | 192/190 | 125 | 2 | unutrašnji | - | 1 | 1 | - | 1 | 1 |
 |
IAP MM 8500 .. | 8.500 | 415x176x221 | 192/190 | 125 | 2 | unutrašnji | - | 1 | 1 | - | 1 | 1 |
 |
IAP MM 10000 .. | 10.000 | 445x176x221 | 192/190 | 125 | 2 | unutrašnji | - | 1 | 1 | - | 1 | 1 |
 |
IAP M 12000 .. | 12.750 | 440x210x266 | 238/236 | 125 | 2 | unutrašnji | - | 1 | 1 | - | 1 | 1 |
 |
IAP MN 15000 .. | 14.880 | 465x210x266 | 238/236 | 125 | 2 | unutrašnji | - | 1 | 1 | - | 1 | 1 |
 |
IAP M 18000 .. | 18.980 | 620x210x266 | 238/236 | 125 | 2 | unutrašnji | - | 1 | 1 | - | 1 | 1 |
 |
IAP MN 21000 .. | 21.100 | 645x210x266 | 238/236 | 125 | 2 | unutrašnji | - | 1 | 1 | - | 1 | 1 |
